功能：

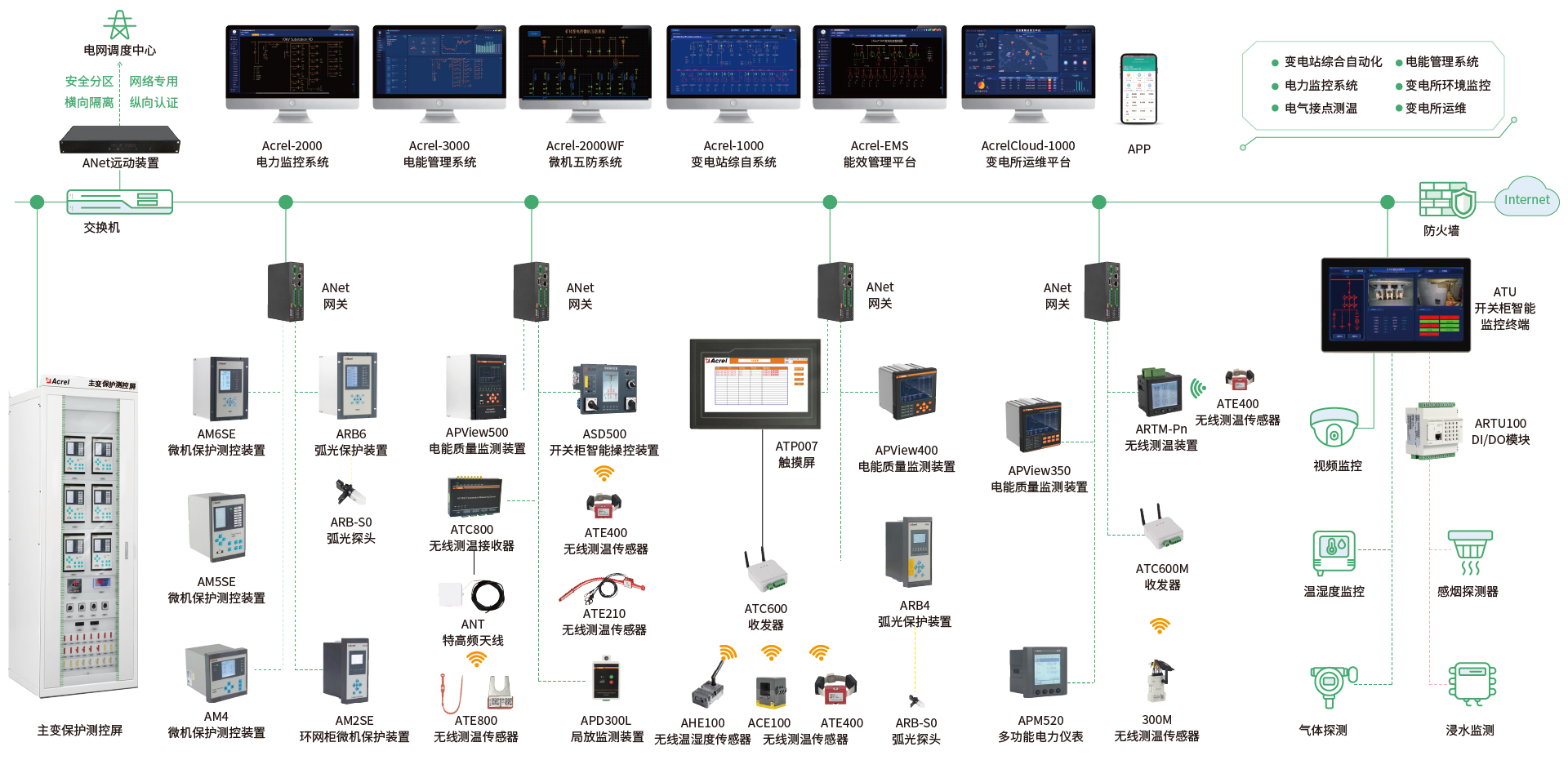

Acrel-2000Z电力监控系统采用分层分布式设计，可分为三层：站控管理层、网络通信层和现场设备层。根据用户用电规模、用电设备分布和占地面积等多方面的信息综合考虑后采用适合的组网方式。
应用场所：
适用于35kV及以下新建或改扩建的用户端供配电自动化系统工程设计、施工和运行维护。
实时监测
直观显示配电网的运行状态，实时监测各回路电参数信息，动态监视各配电回路有关故障、告警等信号。
电参量查询
在配电一次图中，可以直接查看该回路详细电参量。
曲线查询
可以直接查看各电参量曲线。
运行报表
查询各回路或设备指定时间的运行参数。
实时告警
具有实时告警功能，系统能够对配电回路遥信变位，保护动作、事故跳闸等事件发出告警。
历史事件查询
对事件记录进行存储和管理，方便用户对系统事件和报警进行历史追溯，查询统计、事故分析。
电能统计报表
系统具备定时抄表汇总统计功能，用户可以自由查询自系统正常运行以来任意时间段内各配电节点的用电情况。
用户权限管理
设置了用户权限管理功能，可以定义不同级别用户的登录名、密码及操作权限。
网络拓扑图
支持实时监视并诊断各设备的通讯状态，能够完整的显示整个系统网络结构。
电能质量监测
可以对整个配电系统范围内的电能质量和电能可靠性状况进行持续性的监测。
遥控功能
可以对整个配电系统范围内的设备进行远程遥控操作。
故障录波
可在系统发生故障时，自动准确地记录故障前、后过程的各种电气量的变化情况。
事故追忆
可自动记录事故时刻前后一段时间的所有实时稳态信息。
Web访问
展示页面显示变电站数量、变压器数量、监测点位数量等概况信息，设备通信状态，用电分析和事件记录。
APP访问
设备数据页面显示各设备的电参量数据以及曲线。
|
类型 |
型号 |
功能 |
|
微机保护装置 |
AM6系列、AM5SE系列 |
35kV及以下配电系统线路、主变、配电变压器、电动机、电容器、PT监测/PT并列、母联/备自投等保护。 |
|
智能操控装置 |
ASD500系列、ASD320系列 |
一次动态模拟图及弹簧储能指示、高压带电显示及闭锁、自动温湿度测量与控制、验电核相、远方/就地旋钮、分合闸旋钮、储能旋钮、人体感应、静音提示、柜内照明提示、RS485通信、电参量测量、柜内节点无线测温等功能。 |
|
CT二次过电压保护 |
ACTB-6、ACTB-9 |
CT二次过电压保护 |
|
无线测温传感器 |
ATE100、ATE200、ATE400、ATE100P、ATE20OP |
电气接点无线测温，可直接安装在铜牌接头、电缆接头、断路器动静触头等处。 |
|
无线测温收发器 |
ATC450-C、ATC600-C、ATC600-Z |
电气接点无线测温接收器，可导轨式安装在仪表室、柜内等处。 |
|
无线测温采集装置 |
ARTM-Pn、ATP007、ATP010、Acrel-2000T/A、Acrel-2000T/B |
电气接点无线测温显示装置，可单柜或集中显示接点温度。 |
|
电能质量在线监测装置 |
APView500 |
电能质量在线监测 |
|
弧光探头 |
ARB5-S |
弧光采集传感器 |
|
弧光保护主控单元 |
ARB5-M |
弧光保弧装置，采集弧光信号和电流信号等，控制断路器跳闸 |
|
弧光保护扩展单元 |
ARB5-E |
弧光采集单元，可接入30个弧光探头信号 |
|
多功能仪表 |
AEM96 |
电量计量 |
|
无线测温系统 |
Acrel-2000T |
无线测温系统 |
|
电力监控系统 |
Acrel-2000 |
电力监控系统 |
