精准测量测量精度高达0.5级，采用真有效值测量技术（-T型号），确保数据准确

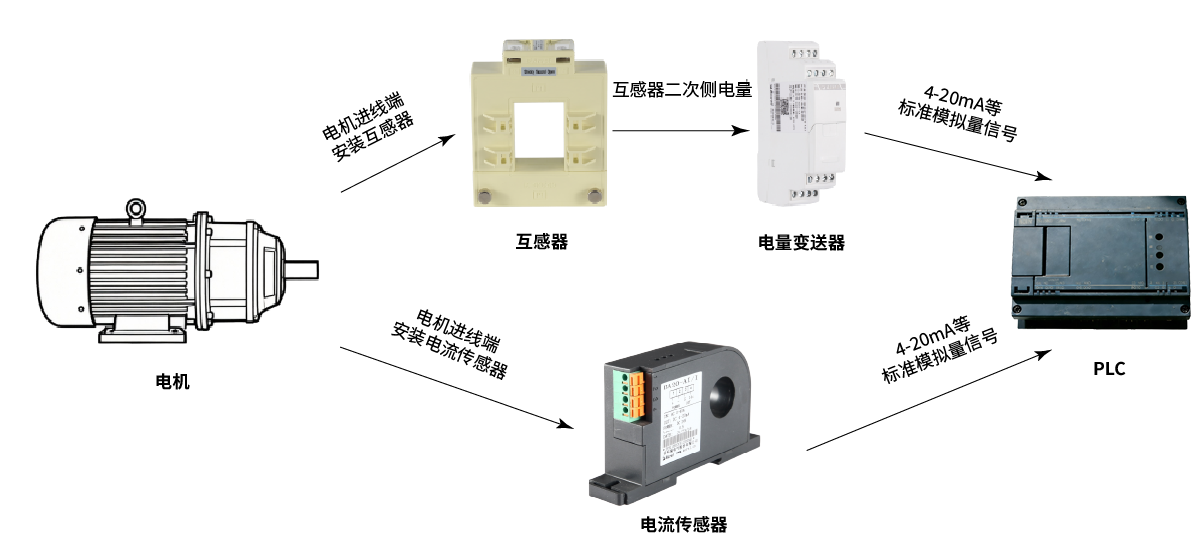

标准信号输出隔离变换为标准直流信号，如DC 4～20mA、0～20mA、0～5V等
宽量程覆盖提供从0.5A到600A的宽范围电流测量
漏电监测BA50L型号用于剩余电流（漏电）监控，保障电气安全
| 技术参数 | 指标 | |
| 输入信号 | BA05-AI 测量范围 AC 0~(0.5~10)A | |
| BA10-AI 测量范围 AC 0~(8~50)A | ||
| BA20-AI 测量范围 AC 0~(40~200)A | ||
| BA50-AI 测量范围 AC 0~(60~600)A | ||
| BA50L-AI 测量范围 AC 0~(0.1~1)A | ||
| 输出 | 标称值 | DC4~20mA、DC0~20mA、DC1~5V、DC0~5V、RS485（仅适用于AC/DC 85-265V供电款） |
| 过载保护 | 输出 ≤ 满度的135% | |
| 负载电阻 | 输出为电压时≥1000Ω；输出为电流时：((电源电压-4)/0.02)Ω | |
| 纹波分量 | 输出信号中的交流成分 ≤ 满度的1% | |
| 工作电源 | DC12V 允许范围10~15V | |
| DC24V 允许范围18~30V | ||
| AC/DC85-265V（仅适用于BA20-AI/I（V）、BA50-AI/I（V）、BA50L-AI/I） | ||
| 功耗 | ≤1W | |
| 耐压强度 | 输入与输出及电源之间允许AC2000V工频耐压 | |
| 精度等级 | 0.5 | |
| 温度漂移系数 | ≤200ppm | |
| 响应时间 | 平均值≤350ms 真有效值≤100ms | |
| 安装方式 | TS35mm导轨安装，或用螺钉固定在柜体上 | |
| 环境 | 温 度 | 工作：-10~+55℃；存贮：-25~+70℃ |
| 湿 度 | ≤90%RH，不结露，无腐蚀性气体场所 | |
| 海 拔 | ≤2500m | |

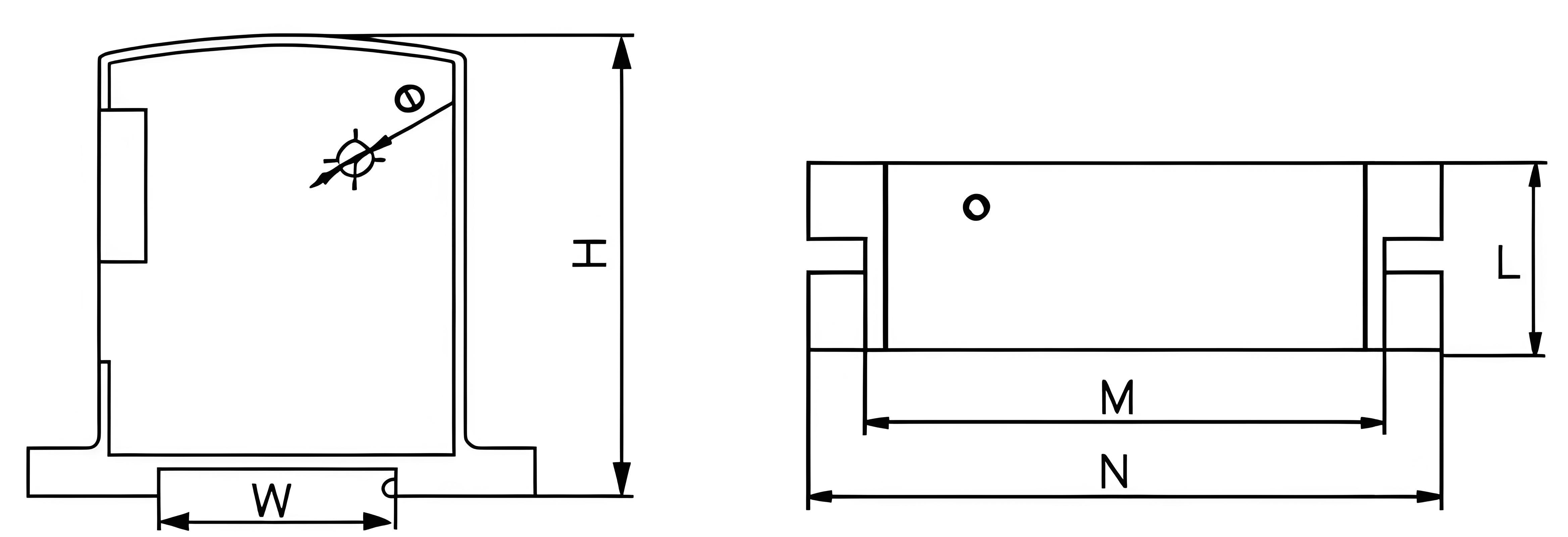

| 型号 | 外形尺寸（mm） | |||||
| W | H | Φ | M | N | L | |
| BA05 | 35 | 69 | 5 | 62.5 | 76 | 22.5 |
| BA10 | 35 | 74 | 9.5 | 62.5 | 76 | 22.5 |

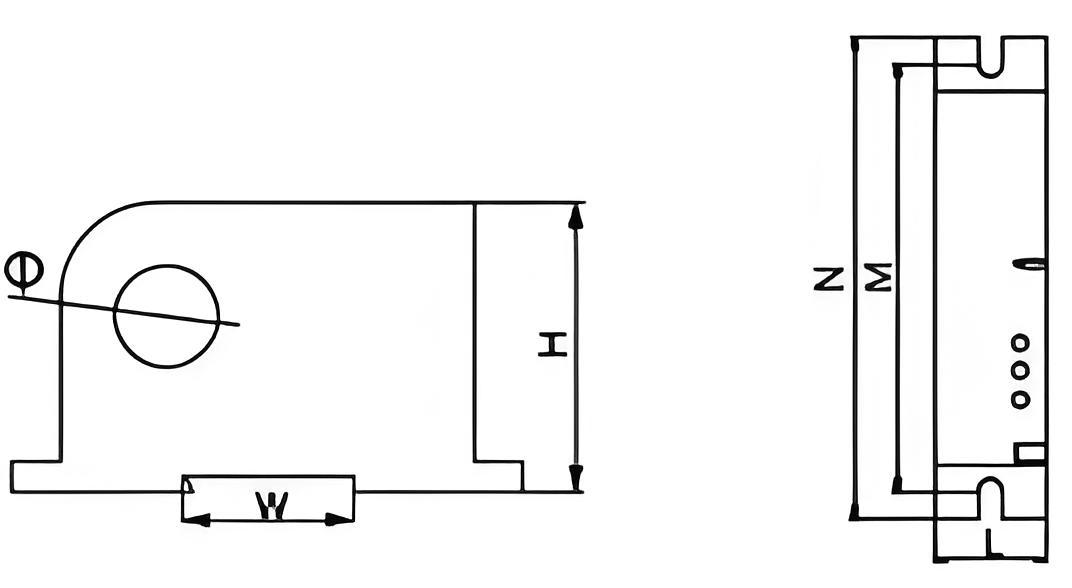

| 型号 | 外形尺寸（mm） | |||||
| W | H | Φ | M | N | L | |
| BA20 | 35 | 60 | 21 | 93 | 105 | 24 |
| BA50(L) | 35 | 84 | 50 | 125 | 135 | 24 |
