WHD
温湿度控制器
  • 多种安装方式

    支持不同的外形尺寸、安装方式(嵌入式、导轨式)

  • 宽电源输入

    支持AC/DC 85-265V宽电压输入,适应不稳定的工业现场电源

  • 功能可选

    支持灵活的辅助功能组合(通讯-C、报警-J、变送-M)

功能简介

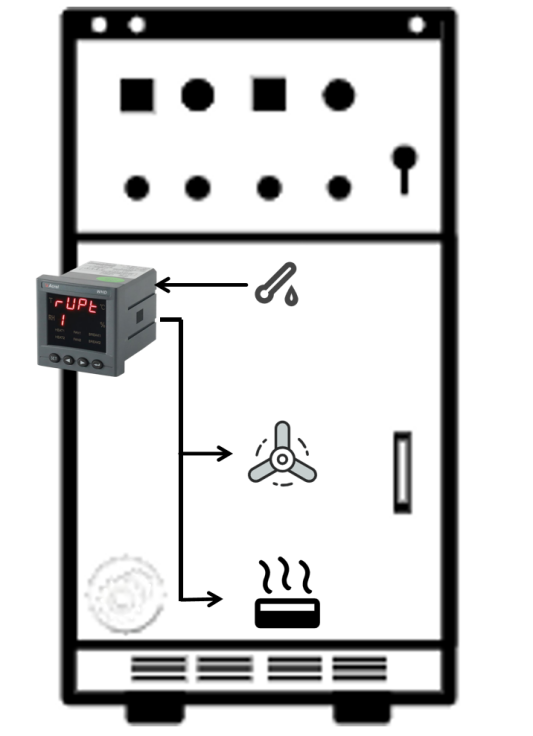

WHD系列温湿度控制器产品主要应用于中高压开关柜、储能柜、端子箱、环网柜、箱变等设备内部,负责温度和湿度的调节与控制。该系列温湿度控制器是一款智能调控设备,能够实时监测设备内部的温湿度状况,并自动判断是否启动加热或通风装置,从而实现对柜内环境的精确控制。此举可有效预防因低温、高温导致的设备故障,以及因受潮或结露引发的爬电、闪络等事故的发生。

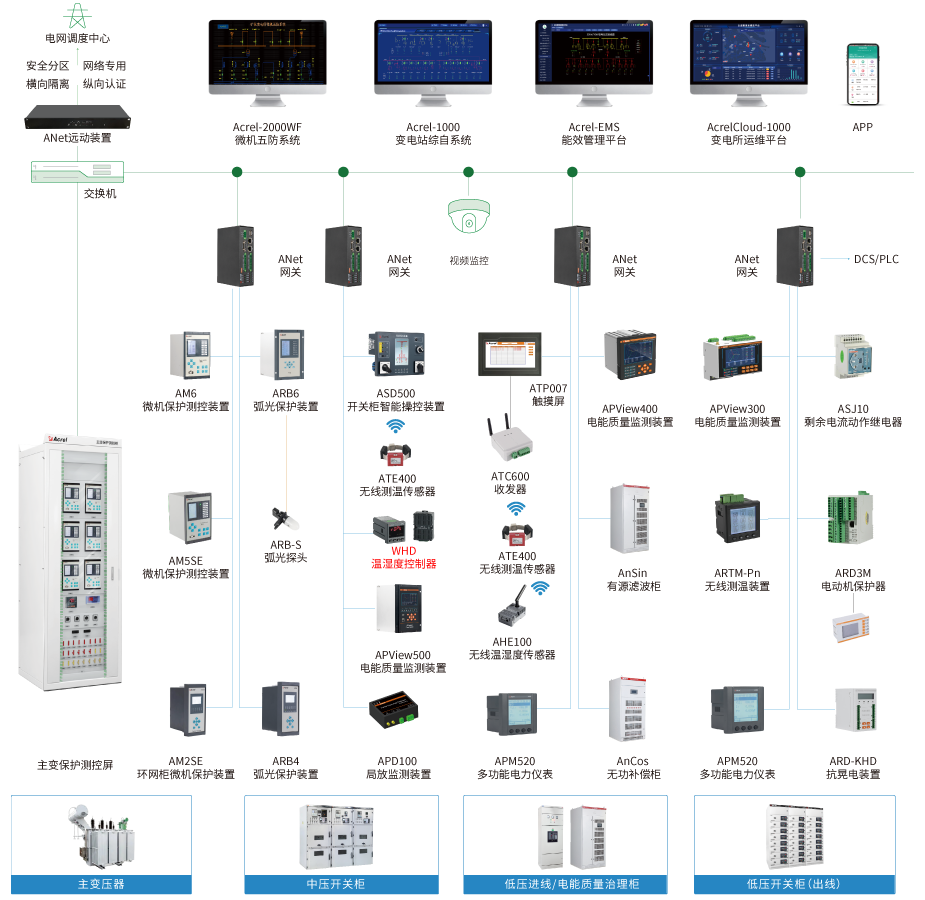

应用场景


技术参数 安装示意 下载中心
技术参数 指标
测量范围 温度 -40.0℃~99.9℃
湿度 0%RH~99%RH
精度 温度 ±1℃
湿度 ±5%RH
变送输出 DC 4~20mA或DC 0~20mA
控制参数设定范围 加热升温 -40.0℃~40.0℃
鼓风降温 0.0℃~99.9℃
湿度控制 20%RH~90%RH
输出触点容量 5A/AC250V
回滞量 5
通讯接口 RS485,MODBUS(RTU)协议
辅助电源 电压 AC 85~265V
DC 100~350V
功耗 基本功耗(≤0.8w)+继电器功耗(每路≤0.7w)
绝缘电阻 ≥100MΩ
工频电压 电源与外壳可触及金属件/电源与其它端子组2kV/1min(AC,RMS)
平均无故障工作时间 ≥50000小时(hour)
工作环境(控制器) 温度 -20℃~+60℃
湿度 ≤95%RH,不结露,无腐蚀性气体
海拔 ≤2500米(m)
WHD48
WHD46
WHD72
WHD20R
命名 类型 尺寸 时间
说明书 说明书 862KB 2025.5.19
选型及报价 样册 530KB 2025.8
CQC 报告 6.3MB 2024.11.27
阻燃测试报告 报告 605KB 2024.7.8
城市综合管廊用温湿度控制器检验报告 报告 510KB 2021.4.13
